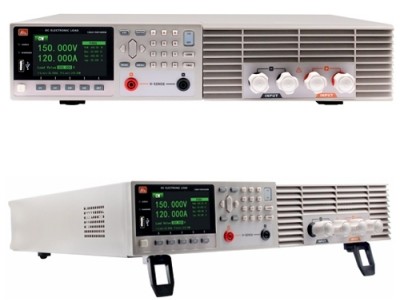

HP8122（0~150V、0~240A、0~1200W）；HP8122B（0~500V、0~60A、0~1200W） HP8122系列电子负载：分辨率高达0.1mV/ 0.01mA。具有恒电流、恒电压、恒功率、恒电阻、动态测试、自动测试、LED、List、OCP、EFFECT、Battery和Short等多种测试功能。主要应用于电源、电池、AC-DC、DC-DC模块、充电器及电子元器件等产品性能测试。为设计研发和生产线测试提供解决方案。该系列电子负载部分支持RS232、RS485、以太网通讯接口，根据您设计和测试的需求可提供多用途解决方案。负载支持电压V，电流I，负载电阻Res、负载功率Pow、纹波电压Vpp，纹波电流Ipp的测量。 |
HP8122可编程直流电子负载-特点: |
●24位真彩色液晶显示屏（LCD）,GUI操作界面； ●具备通讯速度快、集成度高、稳定性高的特点； ●具有：过压、过流、过功率、过热保护报警；反极性保护提示； ●500KHz高速电压电流同步采样；分辨率可达0.1mV/0.01mA； ●电压、电流纹波实时显示,支持主从机并联使用; ●支持RS232、RS485、以太网通讯； |
HP8122可编程直流电子负载-技术规格：
型号 | HP8122 | HP8122B | |||
额定输入 (0~40℃) | 功率 | 1200W | 1200W | ||
电压 | 0~15V | 0~150V | 0~50V | 0~500V | |
电流 | 0~24A | 0~240A | 0~6A | 0~60A | |
Minimum操作电压 | 1.5V@240A | 4V@60A | |||
CV 定电压模式 | 量程 | 0~15V | 0~150V | 0~50V | 0~500V |
解析度 | 0.2mV | 2mV | 0.7mV | 7mV | |
精度 | ±(0.05%+0.025%FS) | ||||
CC 定电流模式 | 量程 | 0~24A | 0~240A | 0~6A | 0~60A |
解析度 | 0.1mA | 1mA | 0.09mA | 0.9mA | |
精度 | ±(0.1%+0.1%FS) | ±(0.05%+0.05%FS) | |||
CW 定功率模式 | 量程 | 1200W | |||
解析度 | 16Bits | ||||
精度 | ±（0.2%+0.2%FS） | ||||
CR 定电阻模式 | 量程 | 0.1Ω~7.5kΩ | |||
解析度 | 16Bits | ||||
精度 | ±0.1% | ||||
LED 模式 | 带宽 | 100KHz以上 | |||
Rd系数 | 0.001~1 | ||||
（DYNA） 动态模式 | Ta＆Tb | 10uS~50S | |||
分辨率 | 10uS | ||||
上升/下降斜率 | 3.2A/uS | 0.8A/uS | |||
V 电压回读值 | 量程 | 0~15V | 0~150V | 0~50V | 0~500V |
解析度 | 0.1mV | 1mV | 0.3mV | 3mV | |
精度 | ±(0.025%+0.025%FS) | ||||
I 电流回读值 | 量程 | 0~24A | 0~240A | 0~6A | 0~60A |
解析度 | 0.1mA | 1mA | 0.04mA | 0.4mA | |
精度 | ±(0.05%+0.05%FS) | ||||
纹波回读值 | 范围（R/I） | 150V/240A | 500V/60A | ||
解析度 | 10Hz~250KHz | ||||
精度 | ±1% | ||||
保护范围 | OPP | 1260W | 1260W | ||
OCP | 25.2A | 252A | 6.3A | 63A | |
OVP | 15.75V | 157.5V | 52.5V | 525V | |
OTP | ≒85℃ | ≒85℃ | |||
短路功能 | ≒252A | ≒63A | |||
电池测试功能 | Battery Input:0.5-150V；Max. Measruement：Capacity=999.999AH；Time range=0-99999S | ||||
输入阻抗 | 300KΩ | ||||
通讯端口 | RS232/RS485/LAN | ||||
尺寸 | L*W*H | 483*428*89.5(mm) | |||
重量 | ≈ kg | 19.5kg | |||
