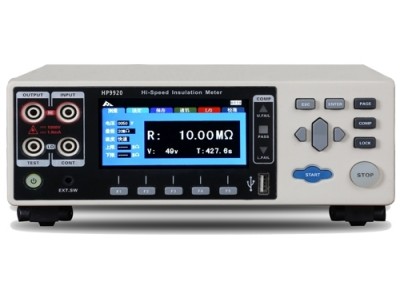

HP9920高速/电池绝缘电阻测试仪-性能特点：
容性负载实现快速充放电；测试稳定，无需使用额外屏蔽线；被测件连接检测功能，防止开路误判；测试前短路检测，防止高压击穿；连续测试模式、PASS终止模式；终止模式、强制终止模式；接口丰富，适合流水线分选。
HP9920锂电池电芯短路、绝缘电阻测试仪：是一款测试理电池电芯短路、绝缘电阻的仪器。符合IEC 61010安全标准。主要应用锂电池在灌注电解液前，对电池电芯施加高压脉冲测试，判定出电芯开路、短路、微短路等绝缘故障。并拥有异常检测功能，和短路测试功能，快速判定，测试时间高达50ms。 |
HP9920高速绝缘电阻测试仪-主要特点： |
|
HP9920绝缘电阻测试仪-技术指标： |
功 能 |
绝缘电阻测试仪 | |||
显 示 |
3.5寸高分辨率TFT屏显示 | |||
测试电压 |
电压调节范围10~1000 V，步进1V（分辨率） | |||
量程 |
大显示 |
精度保证范围 |
基本精度 | |
25 V ≦ V < 100 V |
2 MΩ |
4.000 MΩ |
0.000 MΩ~2.000 MΩ |
±2% rdg. ±5 dgt. |
20 MΩ |
40.00 MΩ |
1.90 MΩ~20.00 MΩ |
±2% rdg. ±5 dgt. | |
200 MΩ |
400.0 MΩ |
19.0 MΩ~200.0 MΩ |
±5% rdg. ±5 dgt. | |
100 V ≦ V < 500 V |
2 MΩ |
4.000 MΩ |
0.000 MΩ~2.000 MΩ |
±2% rdg. ±5 dgt. |
20 MΩ |
40.00 MΩ |
1.90 MΩ~20.00 MΩ |
±2% rdg. ±5 dgt. | |
200 MΩ |
400.0 MΩ |
19.0 MΩ~200.0 MΩ |
±5% rdg. ±5 dgt. | |
2000 MΩ |
4000 MΩ |
190 MΩ~2000 MΩ |
±5% rdg. ±5 dgt. | |
500 V ≦ V ≦ 1000 V |
2 MΩ |
4.000 MΩ |
0.000 MΩ~2.000 MΩ |
±2% rdg. ±5 dgt. |
20 MΩ |
40.00 MΩ |
1.90 MΩ~20.00 MΩ |
±2% rdg. ±5 dgt. | |
200 MΩ |
400.0 MΩ |
19.0 MΩ~200.0 MΩ |
±2% rdg. ±5 dgt. | |
4000 MΩ |
9990 MΩ |
4010 MΩ~9990 MΩ |
±25% rdg. | |
量程切换 |
手动/自动 | |||
大输出电流 |
1.8mA | |||
测试速度 |
快速/慢速；小测试周期仅需50ms | |||
测试模式 |
测量值≧上限值；上限值＞测量值＞下限值；测量值≦下限值 | |||
判定处理 |
蜂鸣音、指示灯：合格(IN)、不合格（上超HI，下超LO），EXT. I/O 输出 | |||
计时器 |
0.100 s ～ 999.999 s | |||
连接异常显示 |
高压端开路“ContHi”、低压端开路“ContLo”、输出端都开路“ContHL” | |||
短路异常显示 |
“SHORT” | |||
量程超限显示 |
量程下超“UNDER.F”，量程上超”OVER.F” | |||
放电电流 |
快速释放被测试产品残留电压 | |||
配备接口 |
可选配：（RS232C、LAN以太网接口通讯；Handler(I/O端口)；EX.SW外部开关接口，用于触发测试或终止测试；模拟输出接口。）通过电脑或PLC进行本仪器的控制或测量值、判定结果的获取。还安装有在每次测试结束后将测量值或判定结果自动发送的功能。 | |||
操作温度/湿度 |
0℃到40℃；80%RH以下(无凝结) | |||
存储温度/湿度 |
-10℃到60℃；80%RH以下(无凝结) | |||
操作环境 |
室内,海拔2000 m | |||
供电电源 |
电压：100V ~ 240V AC 频率：50Hz/60Hz | |||
功 耗 |
25VA | |||
尺 寸 |
325mm x 215mm x 96 mm | |||
重 量 |
2Kg | |||
